自动旋转门安装工艺

1、操作工艺

3.1工艺流程弹线、找规矩--安装支架及装轴定位--安装门扇--手动调试--安装控制系统--通电调试运行--安装饰面板、收边。

2、操作方法

1弹线、找规矩：根据图纸结合自动旋转门的实际尺寸，以建筑轴线为准，找出门中心位置，并在中心位置弹好十字控制线。以楼层标高控制线为基准，控制门的安装高度。

2安装支架及装轴定位 ：①安装支架时，应根据门的左右、前后位置尺寸，将支架与顶板的预埋件固定，并使其水平。②装轴定位：先安装转轴，固定底座，底座下面必须垫实，防止因下沉影响门扇转动。然后临时点焊上轴承座，并使转轴垂直于地面。底座与上部轴承中心必须在同一垂直线上。检查符合要求后，先将上部轴承座焊牢，再用混凝土固定底座。

3安装门顶与转壁：安装时，先安装上圆门顶，再安装转壁，转壁做临时固定，以便调整其与门扇的间隙。

4安装门扇：四扇门扇应保持夹角90度，三扇门扇应保持夹角120度，且上下要留出一定宽度的间隙。安装门扇时，按组装说明顺序组装，并吊直找正。组装时，所有可调整部件的螺钉均拧紧至80%，其他螺钉紧固牢固，以便调试。门扇安装后利用调整螺钉适当调整转壁与门扇之间的间隙，并用尼龙毛条密封。

5手动调试：门体全部组装完毕后，进行手动旋转，调整各部件，使门体达到旋转平稳、力度均匀、缝隙一致、无卡阻、无噪声后，将所有螺钉逐个紧固。紧固完后再进行试转，满足要求后，手动调试完成。

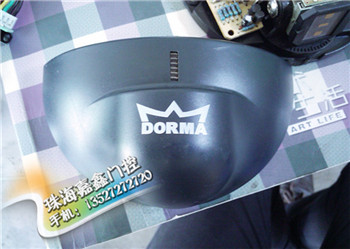

6安装控制系统：手动调试完成后，按照组装图要求的位置、尺寸，将控制器安装到主控指箱内，把动作感应器安装在自动旋转门进、出口的门框上槛或吊顶内，在门入口的立框上安装防挤压感应器，在门扇的顶部安装红外线防碰撞感应器。各控制器件安装就位后，固定牢固。

7通电调试运行：①控制系统安装完成，检查各个接线准确无误后，进行通电试运行按产品说明进行调试，一般调试分三步进行。第一，调整旋转速度，使正常速度和慢速符合要求。第二，调整紧急疏散、伤残人用慢速开关、急停开关、照明灯等，使其各部分动作正常、功能满足要求。第三，调试感应系统，调整动作感应器，使行人接近入口范伟，门扇开始旋转，离开出口后延迟一定时间停止(延迟时间按产品说明书设定);调整防挤压感应器，使门扇与入口门柱间有人时，门立即停止转动，防止夹伤行人;调整门扇顶部的红外线防碰、撞感应器，使门扇在距人体到达一定距离时(距人体的距离按产品说明书设定，一般不大于100mm)，立即停止转动;感应系统调试时应注意各感应区域范伟的调整，应严格按设计或产品说明书要求进行设定，范伟太大易造成误动作，太小易造成动作迟缓或不动作。
